- Oznaka:
24223
Nosač tampona dupli za spajalice Minigraf
- Neto težina: grama 952 - Bruto težina: grama 0,95
Nosač tampona dupli za spajalice Minigraf
Za spajalice Minigraf serije "U" uveden je novi sistem blokiranja okvira.
Sistem obuhvaća seriju od 3 tampona (vidjeti tehničku karticu za svaki pojedini tampon) koji se umećuju u usjeke na nosaču tampona.
Na raspolaganju 3 različite vrste nosača tampona.
Ovo je dupli nosač tampona (oznaka 24223). U stvari sastoji se od 2 nosača tampona koji se međusobno fiksiraju na različitim visinama upotrebom vijaka koji se dobiju uz nosač. Različita visina dvaju nosača služi za bolje blokiranje okvira sa posebnim oblikom gdje je prikladnije duplo blokiranje na različitim visinama.
Postavlja se na bazi okomite šipke uz pomoć vijaka koji se isporučuju zajedno.

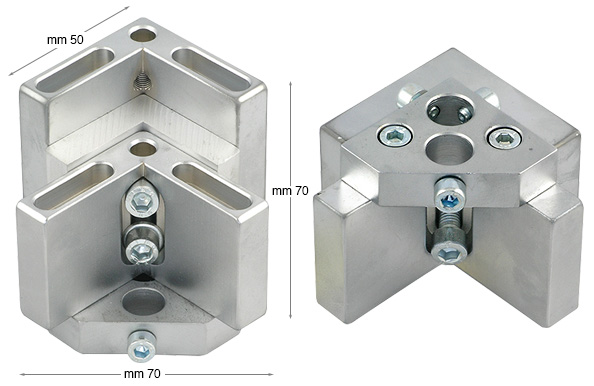

Za dupli nosač tampon vidite 2 slike:
1) U normalnom položaju (odnosno kako je postavljen za vrijeme spajanja)
2) U obrnutom položaju za istaknuti usjeke gdje se umećuje tampon.
Pogledati i sliku jednog tampona za lakše razumijevanje.
